Cisco Nexus 9300-GX Series Switches Cisco N9K-C93600CD-GX

Productoverzicht

Gebaseerd opCisco.®Cloud Scale-technologie, de Cisco Nexus^®De 9300-GX-switches zijn de volgende generatie van vaste Cisco Nexus 9000-series-switches die 400 Gigabit Ethernet (GE) kunnen ondersteunen.Met de toename van de gebruiksgevallen voor toepassingen die kunstmatige intelligentie (AI) en machine learning (ML) vereisenHet platform beantwoordt aan de behoefte aan krachtige, energiezuinige, compacte switches in de netwerkinfrastructuur.Deze switches zijn ontworpen om 100G en 400G-fabrieken te ondersteunen voor mobiele dienstverlenersomgevingen., met inbegrip van netwerkkant, 5G, IoT, Professional Media Networking platform (PMN), and Network Functions Virtuapization (NFV) The platform introduces a backward-compatible 400G optical interface Quad Small Form-Factor Pluggable – Double Density (QSFP-DD) to transparently migrate existing data center fabrics from 40-Gbps and 100-Gbps speeds to 400 Gbps and also offers various lower port speeds and densitiesDe Cisco Nexus 9300-GX biedt beleggingsbescherming voor klanten.het leveren van hogere prestaties om te voldoen aan de schaal van spine-leaf-stoffen om het groeiende verkeer voor cloudtoepassingen te ondersteunen.

Cisco biedt twee werkwijzen voor Cisco Nexus 9000 Series Switches.^®) of Cisco NX-OS-modus.

Cisco ACIHet is een holistische, op intentie gebaseerde architectuur met gecentraliseerde automatisering en beleidsgerichte toepassingsprofielen.Het biedt een robuust transportnetwerk voor dynamische werkbelastingen en is gebouwd op een netwerkstuk dat beproefde protocollen combineert met nieuwe innovaties om een zeer flexibele, schaalbare,en een veerkrachtige architectuur met lage latentieDeze stof levert een netwerk dat de meest veeleisende en flexibele datacenteromgevingen kan ondersteunen.

Het is ontworpen voor het programmeerbare netwerk.Cisco NX-OSHet besturingssysteem automatiseert configuratie en beheer voor klanten die gebruik willen maken van het DevOps-operatiemodel en -toolsets.

Cisco Nexus 9300-switches

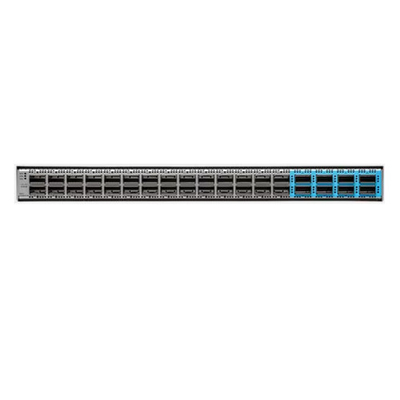

De Cisco Nexus 93600CD-GX Switch is een 1RU-switch die 12 Tbps bandbreedte en 4,0 bpp ondersteunt via 28 vaste 40/100G QSFP-28-poorten en 8 vaste 10/25/40/50/100/200/400G QSFP-DD-poorten.Zie onderstaande functietabel voor meer informatie.

Kenmerken en voordelen

De Cisco Nexus 9300-GX-serie biedt de volgende functies en voordelen:

● Architectonische flexibiliteit

◦ Cisco Software-Defined Networking (SDN) -oplossing en Cisco ACI^®steun

◦ Ondersteuning voor op standaarden gebaseerde VXLAN EVPN-stoffen, inclusief hiërarchische ondersteuning voor meerdere locaties (zieVXLAN-netwerk met MP-BGP EVPN-besturingsvlakvoor meer informatie)

◦ BGP-architecturen met drie niveaus, die horizontale, niet-blokkerende IPv6-netwerkfabrieken op webschaal mogelijk maken

◦ Segmentrouting (SR en SRv6) stelt het netwerk in staat om Multiprotocol Label Switching (MPLS) -pakketten door te sturen en verkeer te ontwerpen zonder Resource Reservation Protocol (RSVP) Traffic Engineering (TE).Het biedt een alternatief voor het besturingsvlak voor grotere schaalbaarheid en virtualisatie van het netwerk

◦ Uitgebreide protocolondersteuning voor Unicast- en Multicast-routingprotocolpakketten van laag 3 (v4 en v6), waaronder BGP, Open Shortest Path First (OSPF),Verbeterd routingprotocol voor interne toegangspoorten (EIGRP), Routing Information Protocol Version 2 (RIPv2), Protocol Independent Multicast Sparse Mode (PIM-SM), Source-Specific Multicast (SSM) en Multicast Source Discovery Protocol (MSDP)

● Uitgebreide programmeerbaarheid

◦ Day-zero automatisering door middel van Power On Auto Provisioning (POAP), waardoor de voorzieningstijd drastisch wordt verkort

◦ Bedrijfsleidende integraties voor toonaangevende DevOps-configuratiebeheertoepassingen, zoals Ansible, Chef, Puppet en SALT.Uitgebreide native YANG- en industrie-standaard OpenConfig-modelondersteuning via RESTCONF/NETCONF

◦ Pervasive API's voor alle commandeerlijninterface (CLI) -functies (JSON-gebaseerde RPC over HTTP/HTTP's)

● Hoge schaalbaarheid, flexibiliteit en beveiliging

◦ Flexible doorstuurtabellen ondersteunen tot een miljoen gedeelde vermeldingen op GX-modellen.

● Intelligent bufferbeheer

◦ Het platform biedt Cisco's innovatieveintelligent bufferbeheer,die de mogelijkheid biedt om muis- en olifantstromen te onderscheiden en verschillende wachtrijenbeheersystemen toe te passen op basis van de vereisten voor het doorsturen van het netwerk in geval van lijncongestie

◦ Intelligente bufferbeheerfuncties omvatten:

◦ Bij benadering Fair Dropping (AFD) met Elephant Trap (ETRAP). AFD onderscheidt langlevende olifantenstromen van kortlevende muizenstromen door ETRAP te gebruiken.AFD vrijstelt muisstromen van het drop-algoritme zodat muisstromen hun eerlijke deel van de bandbreedte krijgen zonder te verhongeren door bandbreedte-hongerige olifantenstromenOok AFD volgt olifantenstromen en onderwerpt ze aan AFD algoritme in de exit queue om hen hun eerlijke deel van de bandbreedte te geven

◦ ETRAP meet het aantal bytes van inkomende stromen en vergelijkt dit met de door de gebruiker gedefinieerde ETRAP-drempel.

◦ Dynamic Packet Prioritization (DPP) biedt de mogelijkheid om muisstromen en olifantstromen in twee verschillende wachtrijen te scheiden, zodat ze onafhankelijk van elkaar bufferruimte kunnen krijgen.Muisstromen die gevoelig zijn voor congestie en latentie kunnen prioriteit krijgen in de wachtrij en een herbestelling vermijden waardoor olifantenstromen de volledige bandbreedte van de link kunnen gebruiken.

● Direct toegang tot geheugen (RDMA) over converged Ethernet RoCE-ondersteuning

◦ Het platform biedt verliesloos transport voor Remote Direct Memory Access (RDMA) via converged Ethernet met ondersteuning van Data Center Bridging (DCB) -protocollen:

◦ Prioriteitsgebaseerde stroomregeling (PFC) voorkomt dalingen in het netwerk en pauze-frame-propagatie per prioriteitsklasse

◦ Verbeterde transmissie-selectie (ETS) reserveert bandbreedte per prioriteitsklasse in netconflictsituaties

◦ Data Center Bridging Exchange Protocol (DCBX) kan prioriteits- en bandbreedte-informatie met eindpunten ontdekken en uitwisselen

◦ Het platform ondersteunt ook Explicit Congestion Notification (ECN), dat een end-to-end melding per IP-stroom biedt door pakketten die congestie hebben ondervonden te markeren, zonder dat het verkeer wordt verlaagd.Het platform kan ECN-statistieken volgen, inclusief het aantal gemarkeerde pakketten dat verstopt is

● Convergentie van LAN en SAN

◦ Fibre Channel over Ethernet (FCoE) N-Port Virtualisatie (NPV) ondersteuning stelt de netwerkbeheerder in staat om domein-ID's en beheerspunten op een Fibre Channel-netwerk te controleren naarmate het schaalt.Deze functie stelt LAN en SAN-converged netwerken in staat op een verliesloze, betrouwbaar Ethernet-netwerk

● Hoge beschikbaarheid van hardware en software

◦ Virtual Port-Channel (vPC) -technologie biedt multipathing van laag 2 door het uitbannen van Spanning Tree Protocol (STP).Het maakt ook volledig gebruik van bisectionele bandbreedte en vereenvoudigde Layer 2 logische topologieën zonder de noodzaak van het veranderen van de bestaande management en implementatie modellen

◦ De 64-weg Equal-Cost MultiPath (ECMP) routing maakt het gebruik van Layer 3 fat-tree ontwerpen mogelijk.en capaciteit toevoegen met weinig netwerkonderbrekingen

◦ Geavanceerde herstartmogelijkheden omvatten warm en koud patchen

◦ De schakelaars maken gebruik van warmwisselbare stroomvoorzieningseenheden (PSU's) en ventilatoren met N+1 redundantie

● Speciaal ontworpen Cisco NX-OS Software besturingssysteem met uitgebreide, bewezen innovaties

◦ Het besturingssysteem is modulair, met een speciaal proces voor elk routingprotocol:een ontwerp dat fouten isoleert en tegelijkertijd de beschikbaarheid verhoogtHet besturingssysteem ondersteunt warm en koud patchen en online diagnostiek.

◦ Data Center Network Manager (DCNM) is het netwerkbeheerplatform voor alle Cisco NX-OS-geschikte implementaties, met nieuwe fabric-architecturen, IP Fabric for Media,en opslagnetwerkimplementaties voor het Cisco Nexus-aangedreven datacentrum. Versnellen van provisioning van dagen naar minuten en vereenvoudigen implementaties van dag 0 tot dag N. Verminderen van de probleemoplossingscycli met grafische operationele zichtbaarheid voor topologie, netwerk structuur,en infrastructuur. Elimineren van configuratiefouten en automatiseren van lopende wijzigingen in een gesloten lus, met templateerde implementatiemodellen en configuratieconformiteitswaarschuwing met automatische remediëring.Geniet van een real-time gezondheidsoverzicht voor stof, apparaten en topologie. Gecorreleerde zichtbaarheid voor stof (onderlaag, overlay, virtuele en fysieke eindpunten), inclusief computervisualisatie met VMware

◦ Netwerkverkeersbewaking met Cisco Nexus Data Broker bouwt eenvoudige, schaalbare,en kosteneffectieve netwerktesttoegangspunten (TAP's) en Cisco Switched Port Analyzer (SPAN) voor netwerkverkeersbewaking en -analyse

● Cisco Network Assurance Engine (NAE)

◦ Cisco NAE controleert voortdurend of de netwerkinfrastructuur volgens de beleidsdoelstelling functioneert.configuratieNAE kan problemen in het netwerk nauwkeurig aangeven, identificeren welke applicatie of deel van het netwerk wordt beïnvloed, de oorzaak van het probleem identificeren,en stel voor hoe we het kunnen oplossen.De continu verificatie-aanpak transformeert dag 2 operaties van reactieve naar proactieve modus en doet dit zonder gebruik te maken van pakketgegevens.NAE helpt storingen te voorkomen door het effect van veranderingen te voorspellenHet is ook belangrijk om te kijken naar de effecten van NAE op het netwerk, waardoor netwerkrelatieve IT-incidenten worden verminderd en de gemiddelde tijd voor reparatie met maximaal 66 procent wordt verkort.De Commissie heeft de Commissie verzocht om een aanvullende beoordeling van de resultaten van het onderzoek.

Cisco Nexus 9300-GX-series-switchespecificaties

De Cisco Nexus GX-serie introduceert ook ondersteuning voor single-chip ACI-spine-and-leaf-functionaliteit om klanten in staat te stellen een bepaald apparaat uit de GX-serie te gebruiken,ofwel in ACI ruggengraat of ACI bladontplooiing voor volledig flexibele ontplooiingen.
