Cisco Nexus 9300-FX-serie schakelaars Cisco N9K-C93180YC-FX

Productoverzicht

De Cisco Nexus^®De 9300-FX-series-switches behoren tot het vaste Cisco Nexus 9000-platform gebaseerd opCisco Cloud Scale technologieHet platform ondersteunt kosteneffectieve implementaties op cloudschaal, een groter aantal eindpunten en clouddiensten met draadloze beveiliging en telemetrie.Het platform is gebouwd op een moderne systeemarchitectuur die is ontworpen om hoge prestaties te bieden en te voldoen aan de veranderende behoeften van zeer schaalbare datacenters en groeiende ondernemingen.

Cisco Nexus 9300-FX-series switches bieden een verscheidenheid aan interface-opties om bestaande datacenters transparant te migreren van 100-Mbps, 1-Gbps en 10-Gbps snelheden naar 25-Gbps op de server,en van snelheden van 10 en 40 Gbps tot 50 en 100 Gbps op de aggregatielaagDe platforms bieden beleggingsbescherming voor klanten, leveren grote buffers, zeer flexibele schaalbaarheid van laag 2 en laag 3,en prestaties om te voldoen aan de veranderende behoeften van gevirtualiseerde datacenters en geautomatiseerde cloudomgevingen.

Cisco biedt twee werkwijzen voor Cisco Nexus 9000 Series Switches.Cisco NX-OS SoftwareDe organisaties kunnen ook de infrastructuur inzetten die klaar is om de Cisco Nexus-switch-omgevingen te ondersteunen.Cisco Application Centric Infrastructure(Cisco ACI)^TM) platform om ten volle te profiteren van een geautomatiseerde, op beleid gebaseerde, systeemmanagement aanpak (ACI-modus).

Cisco Nexus 9300-FX-serie schakelaars

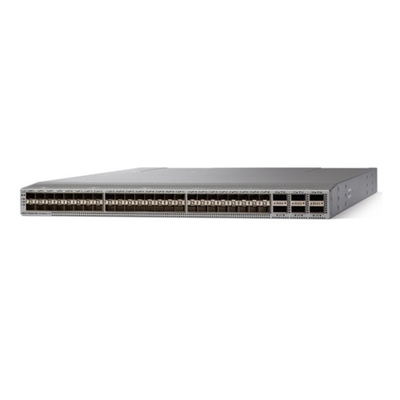

Cisco Nexus 93180YC-FX Switch is een 1RU-switch met een latentie van minder dan 1 microseconde die 3,6 Tbps bandbreedte en 1,2 bpp ondersteunt.of 25 Gbps Ethernet of 16 Gbps, 32-Gbps Fibre Channel-poorten die een convergentiepunt creëren voor primaire opslag, computerservers en back-end opslagbronnen bovenaan het rack.

De uplink kan tot zes 40- en 100-Gbps-poorten ondersteunen, of een combinatie van 1-, 10-, 25-, 40, 50- en 100-Gbps-connectiviteit, die flexibele migratieopties biedt.

De switch is IEEE-compatibel, FC-FEC en RS-FEC zijn ingeschakeld voor ondersteuning van 25 Gbps. Alle poorten ondersteunen MACsec-codering.

Kenmerken en voordelen

De Cisco Nexus 9300-FX-serie biedt de volgende kenmerken en voordelen:

● Flexibiliteit van de architectuur

◦ Toonaangevende Software Defined Networking Solution Cisco ACI^TMsteun.

◦ Ondersteuning voor op standaarden gebaseerde VXLAN EVPN-stoffen, inclusief hiërarchische ondersteuning voor meerdere locaties (zieVXLAN-netwerk met MP-BGP EVPN-controleplanvoor meer informatie).

◦ Driedimensionele BGP-architecturen, die horizontale, niet-blokkerende IPv6-netwerkfabrieken op webschaal mogelijk maken.

◦ Segmentrouting stelt het netwerk in staat om Multiprotocol Label Switching (MPLS) -pakketten door te sturen en verkeer te ontwerpen zonder Resource Reservation Protocol (RSVP) Traffic Engineering (TE).Het biedt een alternatief voor het besturingsvlak voor grotere schaalbaarheid en virtualisatie van het netwerk.

◦ Uitgebreide protocolondersteuning voor Unicast- en Multicast-routingprotocolpakketten van laag 3 (v4/v6), waaronder BGP, Open Shortest Path First (OSPF), Enhanced Interior Gateway Routing Protocol (EIGRP),Routing Information Protocol versie 2 (RIPv2), Protocol Independent Multicast Sparse Mode (PIM-SM), Source-Specific Multicast (SSM) en Multicast Source Discovery Protocol (MSDP).

● Uitgebreide programmeerbaarheid

◦ Dag nul automatisering door middel van Power On Auto Provisioning, drastisch verminderen van de voorziening tijd.

◦ Bedrijfsleidende integraties voor toonaangevende devops-configuratiebeheersingsapplicaties ¢ Ansible, Chef, Puppet, SALT.Uitgebreide Native YANG- en industriestandaard OpenConfig-modelondersteuning via RESTCONF/NETCONF.

◦ Pervasive API's voor alle switch CLI-functies (JSON-gebaseerde RPC over HTTP/HTTP's).

● Hoge schaalbaarheid, flexibiliteit en beveiliging

◦ Flexibele doorstuurtabellen ondersteunen tot 2 miljoen gedeelde posten op FX-modellen.

◦ IEEE 802.1ae MAC Security (MACsec) -ondersteuning op alle poorten van 9300-FX-modellen met een snelheid van 10 Gbps of meer, maakt het mogelijk verkeer op de fysieke laag te versleutelen en zorgt voor een veilige server;grensblad, en verbinding tussen blad en ruggengraat.

● Intelligent bufferbeheer

◦ Het platform biedt Cisco's innovatieveintelligent bufferbeheer, dat de mogelijkheid biedt om muis- en olifantenstromen te onderscheiden en er verschillende wachtrijenbeheersystemen op toe te passen op basis van de vereisten van het netwerk voor doorstuur in geval van lijncongestie.

◦ Intelligente bufferbeheerfuncties zijn:

◦ Bij benadering Fair Dropping (AFD) met Elephant trap (ETRAP). AFD onderscheidt langlevende olifantenstromen van kortlevende muizenstromen, door gebruik te maken van ETRAP.AFD vrijstelt muisstromen van het drop-algoritme zodat muisstromen hun eerlijke deel van de bandbreedte krijgen zonder te verhongeren door bandbreedte-hongerige olifantenstromenOok volgt AFD de olifantenstromen en onderwerpt ze aan het AFD-algoritme in de exit-rij om hen hun eerlijke deel van de bandbreedte te verlenen.

◦ ETRAP meet het aantal bytes van inkomende stromen en vergelijkt dit met de door de gebruiker gedefinieerde ETRAP-drempel.

◦ Dynamic Packet Prioritization (DPP) biedt de mogelijkheid om muisstromen en olifantstromen in twee verschillende wachtrijen te scheiden, zodat ze onafhankelijk van elkaar bufferruimte kunnen krijgen.Muizenstromen, gevoelig voor congestie en latentie kan prioriteit wachtrij nemen en te voorkomen dat herbestelling die de olifant stromen om de volledige bandbreedte van de link te nemen.

● RDME over Converged Ethernet RoCE-ondersteuning

◦ Het platform biedt verliesloos transport voor RDMA via Converged Ethernet met ondersteuning voor DCB-protocollen:

◦ prioriteitsgebaseerde stroomregeling (PFC) om dalingen in het netwerk te voorkomen en de frameaanplanting per prioriteitsklasse te pauzeren.

◦ Verbeterde transmissie-selectie (ETS) om bandbreedte per prioriteitsklasse te reserveren in een situatie van netwerkconflicten.

◦ Data Center Bridging Exchange Protocol (DCBX) om prioriteits- en bandbreedte-informatie met eindpunten te ontdekken en uit te wisselen.

◦ Het platform ondersteunt ook Explicit Congestion Notification (ECN), dat een end-to-end melding per IP-stroom biedt door pakketten te markeren die congestie hebben ondervonden, zonder dat het verkeer wordt verlaagd.Het platform is in staat om ECN-statistieken te volgen van het aantal gemarkeerde pakketten dat congestie heeft ondervonden..

● LAN- en SAN-convergentie

◦ Fibre Channel and Fibre Channel over Ethernet (FCoE) N-Port Virtualization (NPV) support enables the network administrator to control domain IDs and points of management on a Fibre Channel network as it scalesDeze functie maakt LAN en SAN convergente netwerken mogelijk op een verliesloos, betrouwbaar Ethernet-netwerk.

● Hoge beschikbaarheid van hardware en software

◦ Virtual Port-Channel (vPC) -technologie biedt multipathing van laag 2 door het uitbannen van het Spanning Tree Protocol.Het maakt ook volledig gebruik van bisectionele bandbreedte en vereenvoudigde Layer 2 logische topologieën zonder de noodzaak van het veranderen van de bestaande management en implementatie modellen.

◦ De 64-weg Equal-Cost MultiPath (ECMP) routing maakt het gebruik van Layer 3 fat-tree ontwerpen mogelijk.en capaciteit toevoegen met weinig netwerkonderbrekingen.

◦ Geavanceerde herstartmogelijkheden omvatten warm en koud patchen.

◦ De schakelaars maken gebruik van warmwisselbare stroomvoorzieningseenheden (PSU's) en ventilatoren met N+1-redundantie.

● Doelgerichte Cisco NX-OS-software-besturingssysteem met uitgebreide, bewezen innovaties

◦ Het besturingssysteem is modulair, met een speciaal proces voor elk routingprotocol:een ontwerp dat fouten isoleert en tegelijkertijd de beschikbaarheid verhoogtHet besturingssysteem ondersteunt warm en koud patchen en online diagnostiek.

◦ Data Center Network Manager (DCNM) is het netwerkbeheerplatform voor alle NX-OS-geschikte implementaties, met nieuwe fabric-architecturen, IP Fabric for Media,en opslagnetwerken voor de Cisco Nexus^®Versnelde provisioning van dagen naar minuten en vereenvoudigde implementaties van dag 0 tot dag N.Verminder de cycli voor het oplossen van problemen met grafische operationele zichtbaarheid voor topologie, netwerkstructuur en infrastructuur.met modelontplooiingsmodellen en configuratieconformiteitswaarschuwing met automatische remediëring. Real-time status samenvatting voor stof, apparaten en topologie. Gecorreleerde zichtbaarheid voor stof (onderlaag, overlay, virtuele en fysieke eindpunten), inclusief computervisualisatie met VMware.

◦ Netwerkverkeersbewaking met Cisco Nexus Data Broker bouwt eenvoudige, schaalbare,en kosteneffectieve netwerktesttoegangspunten (TAP's) en Cisco Switched Port Analyzer (SPAN) voor netwerkverkeersbewaking en -analyse.

● Cisco Network Assurance Engine (NAE)

◦ Cisco NAE controleert voortdurend of de netwerkinfrastructuur volgens het beleid werkt en maakt gebruik van de kracht van wiskundige modellen om namens de exploitant in het beleid te redeneren.configuratie en dynamisch staatniveauNAE kan problemen in het netwerk nauwkeurig aangeven, identificeren welke applicatie of deel van het netwerk wordt beïnvloed, de oorzaak van het probleem achterhalen en voorstellen hoe het opgelost kan worden.De continu verificatie aanpak transformeert dag 2 Operaties van reactieve naar proactieve modus en het doet dit zonder het gebruik van een pakket gegevensNAE helpt storingen te voorkomen door de impact van wijzigingen te voorspellen, netwerkgerelateerde IT-incidenten te verminderen en de gemiddelde hersteltijd met maximaal 66% te verkleinen.NAE helpt ook bij het garanderen van netwerkbeveiliging en segmentatie naleving. Voor meer informatie over NAE, bezoekDe Commissie heeft de Commissie verzocht om een aanvullende beoordeling van de resultaten van het onderzoek..

Cisco Nexus 9300-FX Series Switch specificaties

Tabel 3 bevat de prestatie- en schaalbaarheidsspecificaties voor de Cisco Nexus 9300-FX-series-switches.
