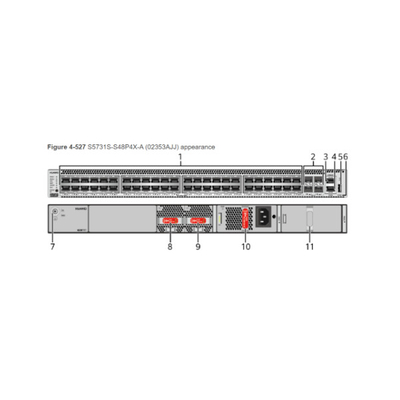

1	Achtenveertig havens 10/100/1000base-t van PoE+	2	Vier havens van 10GE SFP+ Toepasselijke modules en kabels: De optische module van GE GE-CWDM optische module GE-DWDM optische module GE-kopermodule (auto-ontdekt 100M/1000M) De optische module van 10GE SFP+ (gesteunde niet OSXD22N00) 10ge-CWDM optische module 10ge-DWDM optische module 1 m, 3 5 van het de hoge snelheidskoper van m, en van 10m SFP+ kabels van m, 3 kabels van m en van 10m SFP+ AOC 0,5 m en 1,5 die m SFP+ wijdden de kabels van het stapelkoper (voor nul-configuratie worden gebruikt die stapelen)
3	Één consolehaven	4	Één ETH-beheershaven
5	Één USB-poort	6	Één PNP-knoop BERICHT: Om de fabrieksmontages te herstellen en de schakelaar terug te stellen, om de knoop minstens 6 seconden te onderdrukken. Om de schakelaar terug te stellen, druk de knoop. Het terugstellen van de schakelaar zal de dienstonderbreking veroorzaken. Oefeningsvoorzichtigheid wanneer u de PNP-knoop drukt.
7	Grondschroef NOTA: Het wordt gebruikt met een grondkabel.	8	Groef 1 van de ventilatormodule NOTA: Toepasselijke ventilatormodule: Ventilator-023a-B (Ventilatordoos (B, de zijuitlaat van het VENTILATORpaneel))
9	Groef 2 van de ventilatormodule NOTA: Toepasselijke ventilatormodule: Ventilator-023a-B (Ventilatordoos (B, de zijuitlaat van het VENTILATORpaneel))	10	Groef 1 van de machtsmodule NOTA: Toepasselijke machtsmodule: PAC1000S56-CITIZENS BAND (02312KND: De Machtsmodule van 1000 W PoE AC&240 V gelijkstroom) PAC1000S56-CITIZENS BAND (02312KND-001: 1000 W PoE AC&240 V gelijkstroom-toepasselijke Machtsmodule) (in V200R019C10 en recentere versies) Pac1000s56-OB (1000 W PoE AC&240 V gelijkstroom-toepasselijke Machtsmodule) (in V200R020C10 en recentere versies) Pdc1000s56-CITIZENS BAND (toepasselijke de Machtsmodule van 1000 W PoE gelijkstroom) (in V200R021C00 en recentere versies) Pac600s56-CITIZENS BAND (de Machtsmodule van 600 W PoE AC&240 V gelijkstroom (terug naar Voorzijde, de zijuitlaat van het Machtspaneel)) (toepasselijk in V200R021C10 en recentere versies)
11	Groef 2 van de machtsmodule NOTA: Toepasselijke machtsmodule: PAC1000S56-CITIZENS BAND (02312KND: De Machtsmodule van 1000 W PoE AC&240 V gelijkstroom) PAC1000S56-CITIZENS BAND (02312KND-001: 1000 W PoE AC&240 V gelijkstroom-toepasselijke Machtsmodule) (in V200R019C10 en recentere versies) Pac1000s56-OB (1000 W PoE AC&240 V gelijkstroom-toepasselijke Machtsmodule) (in V200R020C10 en recentere versies) Pdc1000s56-CITIZENS BAND (toepasselijke de Machtsmodule van 1000 W PoE gelijkstroom) (in V200R021C00 en recentere versies) Pac600s56-CITIZENS BAND (de Machtsmodule van 600 W PoE AC&240 V gelijkstroom (terug naar Voorzijde, de zijuitlaat van het Machtspaneel)) (toepasselijk in V200R021C10 en recentere versies)	-	-

Attributen	Beschrijving
Schakelaartype	RJ45
Normennaleving	IEEE802.3, IEEE802.3u, IEEE802.3ab
Het werk wijze	10/100/1000 Mbit/s auto-ontdekt
Maximumtransmissieafstand	100 m

Attributen	Beschrijving
Schakelaartype	LC/PC
Optische havenattributen	Hang van de optische gebruikte module af
Normennaleving	IEEE802.3ae
Het werk wijze	GE/10GE-auto-ontdekt

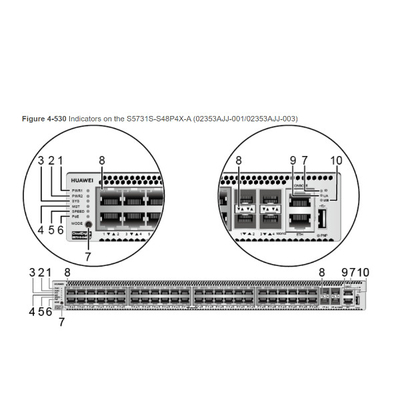

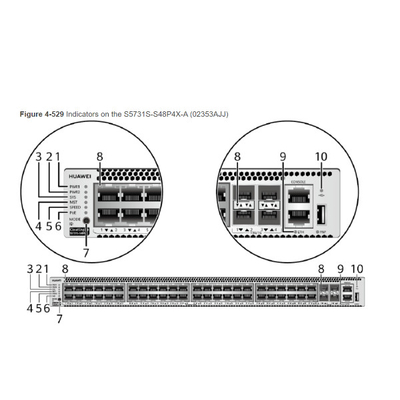

Nr.	Indicator	Naam	Kleur	Status	Beschrijving
1	PWR1	De indicator van de machtsmodule	-	Van	Geen machtsmodule is beschikbaar in groef 1 van de machtsmodule, of de schakelaar heeft slechts één machtsmodule maar de machtsmodule werkt niet normaal.
			Groen	Regelmatig	Een machtsmodule is geïnstalleerd in groef 1 van de machtsmodule en werkt normaal.
			Geel	Regelmatig	De schakelaar heeft twee geïnstalleerde machtsmodules. Om het even welke volgende situaties komt in groef 1 van de machtsmodule: voor Een machtsmodule is beschikbaar in deze groef maar het wordt niet verbonden met een krachtbron. De machtsmodule in deze groef heeft ontbroken.
2	PWR2	De indicator van de machtsmodule	-	Van	Geen machtsmodule is beschikbaar in groef 2 van de machtsmodule, of de schakelaar heeft slechts één machtsmodule maar de machtsmodule werkt niet normaal.
			Groen	Regelmatig	Een machtsmodule is geïnstalleerd in groef 2 van de machtsmodule en werkt normaal.
			Geel	Regelmatig	De schakelaar heeft twee geïnstalleerde machtsmodules. Om het even welke volgende situaties komt in groef 2 van de machtsmodule: voor Een machtsmodule is beschikbaar in deze groef maar het wordt niet verbonden met een krachtbron. De machtsmodule in deze groef heeft ontbroken.
3	Sys	De indicator van de systeemstatus	-	Van	Het systeem loopt niet.
			Groen	Snel knipperend	Het systeem begint.
			Groen	Regelmatig	Tijdens de systeem startvoorbereidingsfase, is de sys-indicator regelmatige groen, die een maximum van 30 seconden duurt.
			Groen	Het langzame knipperen	Het systeem loopt normaal.
			Rood	Regelmatig	Het systeem werkt niet normaal na registratie, of een ventilatoralarm of een temperatuuralarm is geproduceerd.
4	MST	Stapelindicator	-	Van	Als u niet de indicatorwijze (gebrek) verandert: De schakelaar is een reserve of een slavenschakelaar in een stapel of de het stapelen functie wordt niet toegelaten op de schakelaar. Als u de indicatorwijze verandert: De stapelwijze wordt niet geselecteerd.
			Groen	Regelmatig	De stapelwijze wordt geselecteerd. De schakelaar is een reserve of een slavenschakelaar in een stapel, en de indicatoren van de de diensthaven tonen stapelidentiteitskaart van de schakelaar.
			Groen	Het knipperen	Als u niet de indicatorwijze (gebrek) verandert: De schakelaar is de hoofdschakelaar in een stapel of een standalone schakelaar met de het stapelen toegelaten functie. Als u de indicatorwijze verandert: De stapelwijze wordt geselecteerd. De schakelaar is de hoofdschakelaar in een stapel of een standalone schakelaar, en de indicatoren van de de diensthaven tonen stapelidentiteitskaart van de hoofdschakelaar. Na 45 seconden, herstellen de indicatoren van de de diensthaven automatisch aan de statuswijze.
5	SPEED	Snelheidsindicator	-	Van	De snelheidswijze wordt niet geselecteerd.
5	SPEED	Snelheidsindicator	Groen	Regelmatig	De snelheidswijze wordt geselecteerd, en de indicatoren van de de diensthaven tonen de snelheid van elke haven.
6	PoE	PoE indicator	-	Van	De PoE wijze wordt niet geselecteerd.
6	PoE	PoE indicator	Groen	Regelmatig	De PoE wijze wordt geselecteerd, en de indicatoren van de de diensthaven tonen de PoE status van elke haven.
7	WIJZE	De knoop van de wijzeschakelaar	-	-	Wanneer u deze knoop eens drukt, veranderen de indicatoren van de de diensthaven in de stapelwijze en tonen stapelidentiteitskaart van de wijkcentrale. Wanneer u deze knoop een tweede keer drukt, veranderen de indicatoren van de de diensthaven in de snelheidswijze en tonen de snelheid van elke de diensthaven. Wanneer u deze knoop een derde keer drukt, veranderen de indicatoren van de de diensthaven in de PoE wijze en tonen de PoE status van elke de diensthaven. Wanneer u deze knoop een vierde keer drukt, herstellen de indicatoren van de de diensthaven aan de standaardwijze en tonen de van de verbindingsstatus en verbinding activiteit van elke de diensthaven. Als u niet de WIJZEknoop binnen 45 seconden drukt, herstellen de indicatoren van de de diensthaven aan de standaardwijze. In dit geval, weg zijn SPEED en PoE de indicatoren.
	Identiteitskaart	Identiteitskaart-indicator NOTA: De knoop van de wijzeschakelaar op 02353AJJ heeft een identiteitskaart-indicator.	-	Van	De identiteitskaart-indicator wordt niet gebruikt (standaardstaat).
	Identiteitskaart		Blauw	Regelmatig	De indicator identificeert de te handhaven schakelaar. De identiteitskaart-indicator kan worden aangezet of weg gebiedsingenieurs ver helpen de schakelaar vinden om te handhaven.
8	-	De indicator van de de diensthaven	De betekenissen van de indicatoren van de de diensthaven variëren op verschillende wijzen. Voor details, zie Lijst 4-1355 en Lijst 4-1356.
9	ETH	ETH-havenindicator	-	Van	De ETH-haven wordt niet verbonden.
			Groen	Regelmatig	De ETH-haven wordt verbonden.
			Groen	Het knipperen	De ETH-haven verzendt of ontvangt gegevens.
10	-	Op usb-gebaseerde plaatsingsindicator	-	Van	Geen USB-flashstation wordt verbonden met de schakelaar. De USB-poort is beschadigd. De indicator is beschadigd. Het USB-flashstation heeft geen configuratiebestand en kan niet voor plaatsing worden gebruikt. De schakelaar is bevorderd gebruikend het USB-flashstation en opnieuw begonnen.
			Groen	Regelmatig	Een op USB-Gebaseerde plaatsing is voltooid.
			Groen	Het knipperen	Het systeem leest gegevens van een USB-flashstation.
			Geel	Regelmatig	De schakelaar heeft alle vereiste dossiers gekopieerd en de dossiercontrole voltooid. Het USB-flashstation kan uit de schakelaar worden verwijderd.
			Rood	Het knipperen	Een fout is voorgekomen wanneer het systeem het configuratiebestand uitvoert of gegevens van het USB-flashstation leest.

Weergavemodus	Kleur	Status	Beschrijving
Standaardwijze	-	Van	De haven wordt niet verbonden of afsluiten geweest.
	Groen	Regelmatig	Een verbinding is gevestigd op de haven.
	Groen	Het knipperen	De haven verzendt of ontvangt gegevens.
MST-stapelwijze	Groen	Van	De havenindicatoren tonen niet stapelidentiteitskaart van de schakelaar.
		Regelmatig	De schakelaar is niet de hoofdschakelaar in een stapel. Als de indicator van een haven regelmatig is, is het aantal van deze haven stapelidentiteitskaart van de schakelaar. Als de indicatoren van havens 1 tot 9 regelmatig zijn, is stapelidentiteitskaart van de schakelaar 0.
		Het knipperen	De schakelaar is de hoofdschakelaar in een stapel. Als de indicator van een haven knippert, is het aantal van deze haven stapelidentiteitskaart van de schakelaar. Als de indicatoren van havens 1 tot 9 knipperen, is stapelidentiteitskaart van de schakelaar 0.
Snelheidswijze	-	Van	De haven wordt niet verbonden of afsluiten geweest.
	Groen	Regelmatig	10M/100M/1000M haven: De haven werkt bij 10 Mbit/s of 100 Mbit/s.
	Groen	Het knipperen	10M/100M/1000M haven: De haven werkt bij 1000 Mbit/s.
PoE wijze	-	Van	De haven verstrekt geen macht aan een aangedreven apparaat (PD).
	Groen	Regelmatig	De haven verstrekt macht aan PD.
	Groen	Het knipperen	De macht van PD met de haven wordt overschrijdt de machtscapaciteit van de haven of de machtsdrempel op de haven wordt gevormd verbonden die. Alternatief, voldoet PD niet aan IEEE-normen.

Machtsmodule 1	Machtsmodule 2	Beschikbare PoE Macht	Maximumaantal (volledig) Geladen Havens
1000 W AC (220 V) 1000 W GELIJKSTROOM	–	760 W	802.3af (15,4 W per haven): 48 802.3at (30 W per haven): 25
1000 W AC (110 V)	–	665 W	802.3af (15,4 W per haven): 43 802.3at (30 W per haven): 22
1000 W AC (220 V) 1000 W GELIJKSTROOM	1000 W AC (220 V) 1000 W GELIJKSTROOM	1600 W	802.3af (15,4 W per haven): 48 802.3at (30 W per haven): 48
1000 W AC (110 V) 1000 W GELIJKSTROOM	1000 W AC (110 V)	Versies vroeger dan V200R021C10: 1330 W V200R021C10 en recentere versies: 1520 W	802.3af (15,4 W per haven): 48 802.3at (30 W per haven): 48
600 W AC (220 V)	–	380 W	802.3af (15,4 W per haven): 24 802.3at (30 W per haven): 12
600 W AC (110 V)	–	95 W	802.3af (15,4 W per haven): 6 802.3at (30 W per haven): 3
600 W AC (220 V)	600 W AC (220 V)	950 W	802.3af (15,4 W per haven): 48 802.3at (30 W per haven): 31
600 W AC (110 V)	600 W AC (110 V)	380 W	802.3af (15,4 W per haven): 24 802.3at (30 W per haven): 12
1000 W AC (220 V) 1000 W GELIJKSTROOM	600 W AC (220 V)	1330 W	802.3af (15,4 W per haven): 48 802.3at (30 W per haven): 44

Punt	Beschrijving
Geheugen (RAM)	2 GB
Flits	1 GB in totaal. Om de beschikbare flashgeheugengrootte te bekijken, stel het bevel van de vertoningsversie in werking.
Beteken tijd tussen mislukkingen (MTBF)	54,96 jaar
Beteken tijd te herstellen (MTTR)	2 uren
Beschikbaarheid	> 0,99999
De schommelingsbescherming van de de diensthaven	Gemeenschappelijke wijze: ±6 kV
De bescherming van de voedingschommeling	Het gebruiken van wisselstroommodules: ±6 kV op differentiële wijze, ±6 kV in gemeenschappelijke wijze Het gebruiken van gelijkstroom-machtsmodules: ±2 kV op differentiële wijze, ±4 kV in gemeenschappelijke wijze
Afmetingen (H x W x D)	Basisafmetingen (exclusief de delen die van het lichaam uitpuilen): 43,6 mm x 442,0 mm x 420,0 mm (1,72 binnen. x 17,4 binnen. x 16,5 binnen.) Maximumafmetingen (de diepte is de afstand van havens op het voorpaneel aan het handvat op het achterpaneel): 43,6 mm x 442,0 mm x 448,0 mm (1,72 binnen. x 17,4 binnen. x 17,7 binnen.)
Gewicht (met verpakking)	9,9 kg (21,83 pond)
Stapelhavens	De havens van 10GE SFP+ op het voorpaneel
RTC	Gesteund
RPS	Gesteund niet
PoE	Gesteund
Nominale spanningwaaier	Ingevoerd AC: 100 V AC AAN 130 V AC, 200 V AC AAN 240 V AC, 50/60 HERZ Ingevoerde gelijkstroom met hoog voltage: 240 V GELIJKSTROOM Ingevoerde gelijkstroom: -48 V GELIJKSTROOM AAN -60 V GELIJKSTROOM
Maximumvoltagewaaier	Ingevoerd AC: 90 V AC aan 290 V AC, 45 Herz aan 65 Herz Ingevoerde gelijkstroom met hoog voltage: 190 V GELIJKSTROOM AAN 290 V GELIJKSTROOM Ingevoerde gelijkstroom: -38.4 V GELIJKSTROOM AAN -72 V GELIJKSTROOM
Maximummachtsconsumptie (100%-productie, volledige snelheid van ventilators)	Verstrekkend niet de PoE functie: 132 W 100% PoE ladingen: 1750 W (PoE: 1440 W)
Typische die machtsconsumptie (30% van verkeerslading, volgens ATIS-norm wordt getest)	108 W
Werkende temperatuur	-5°C aan +45°C (23°F aan 113°F) bij een hoogte van 0-1800 m (0-5906 voet) NOTA: Wanneer de hoogte 1800-5000 m (5906-16404 voet) is, vermindert de hoogste werkende temperatuur door 1°C (1.8°F) telkens als de hoogte met 220 m (722 voet) stijgt. De schakelaar kan niet zijn begonnen wanneer de omgevingstemperatuur lager is dan 0°C (32°F).
Opslagtemperatuur	-40°C aan +70°C (- 40°F aan +158°F)
Lawaai onder normale temperatuur (27°C, geluidsvermogen)	< 62="">
Relatieve vochtigheid	5% aan noncondensing 95%,
Werkende hoogte	0-5000 m (0-16404 voet)
Certificatie	EMC certificatie Veiligheidscertificatie Productiecertificatie
Artikelnummer	02353AJJ 02353AJJ-001 02353AJJ-00

Attributen	Beschrijving
Schakelaartype	RJ45
Normennaleving	Rs-232
Het werk wijze	Duplex Universele Asynchrone Ontvanger/Zender (UART)
Baudrate	9600 bit/s, 19200 bit/s, 38400 bit/s, 57600 bit/s, of 115200 bit/s Standaardwaarde: 9600 bit/s
