Punt	Details
Beschrijving	S5731s-s48t4x-a1 (4810/100/1000BASE-T-havens, de havens van 410GE SFP+, wisselstroom)
Artikelnummer	98011855
Model	S5731s-s48t4x-a1
Eerste gesteunde versie	V200R021C10SPC600
Gesteunde Flardversie	Als V200R021C10SPC500 wordt gebruikt, installeer V200R021HP0121 of een recenter flard.

1	Achtenveertig havens 10/100/1000base-t	2	Vier havens van 10GE SFP+
3	Één consolehaven	4	Één ETH-beheershaven
5	Één USB-poort	6	Één PNP-knoop BERICHT: Om de fabrieksmontages te herstellen en de schakelaar terug te stellen, om de knoop minstens 6 seconden te onderdrukken. Om de schakelaar terug te stellen, druk de knoop. Het terugstellen van de schakelaar zal de dienstonderbreking veroorzaken. Oefeningsvoorzichtigheid wanneer u de PNP-knoop drukt.
7	Grondschroef NOTA: Het wordt gebruikt met een grondkabel.	8	Jack voor het sluitenriem van de wisselstroomkabel NOTA: De het sluitenriem wordt van de wisselstroomkabel niet geleverd met de schakelaar.
9	AC contactdoos NOTA: Het wordt gebruikt met een wisselstroomkabel.	-	-

Haven	Schakelaartype	Beschrijving	Beschikbare Componenten
10/100/1000base-t haven	RJ45	Een elektrohaven van 10/100/1000base-t Ethernet verzendt en ontvangt de dienstgegevens bij 10/100/1000 Mbit/s.	Ethernetkabel
De optische haven van 10GE SFP+	SFP+	Een optische haven van 10GE SFP+ Ethernet steunt auto-ontdekt aan 1000 Mbit/s. Het verzendt en ontvangt de dienstgegevens bij 1000 Mbit/s of 10 Gbit/s.	De optische modules van GE eSFP ESFP optische modules GE-CWDM ESFP optische modules GE-DWDM Het kopermodule van GE SFP De optische modules van 10GE SFP+ (gesteunde niet OSXD22N00) De optische modules van 10ge-CWDM SFP+ De optische modules van 10ge-DWDM SFP+ 1 m, 3 5 van het de hoge snelheidskoper van m, en van 10m SFP+ kabels van m, 3 kabels van m en van 10m SFP+ AOC specifieke de stapelkabels van 0,5 m en van 1,5 m SFP+ (slechts voor nul-configuratie die stapelt)
Consolehaven	RJ45	De consolehaven wordt verbonden met een console voor configuratie ter plaatse.	Consolekabel
USB-poort	USB 2,0 Type A	De USB-poort kan een USB-flashstation wordt aangesloten om de schakelaar te bevorderen, of overdrachtconfiguratiebestanden of andere dossiers hebben dat. De USB-poort kan slechts met een USB-flashstation verbinden dat aan USB 2,0 voldoet. De USB-flashstations van verschillende verkopers verschillen in modelverenigbaarheid en bestuurders. Als een USB-flashstation niet kan worden gebruikt, probeer om het met een andere van een heersende stromingsverkoper te vervangen. De schakelaars steunen een maximum van 128 GB-USB-flashstations.	USB-flashstation
ETH-beheershaven	RJ45	U kunt een schakelaar aan een van het configuratieterminal of netwerkbeheer werkstation door de ETH-beheershaven aansluiten om de schakelaar plaatselijk of ver te vormen. U kunt verkiezen om het softwarepakket door de ETH-beheershaven in het BootLoad-menu te downloaden. De bestandsoverdracht door de ETH-beheershaven is sneller dan overdracht door de consolehaven.	Ethernetkabel

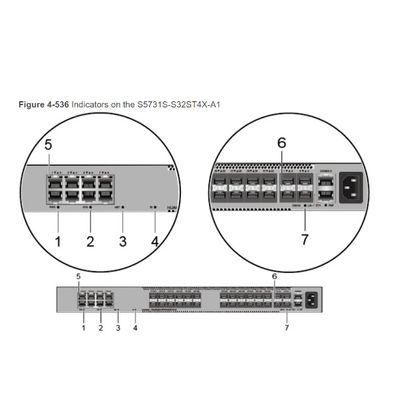

Nr.	Indicator	Naam	Kleur	Status	Beschrijving
1	PWR1	De indicator van de machtsmodule	-	Van	De schakelaar wordt weg aangedreven.
1	PWR1	De indicator van de machtsmodule	Groen	Regelmatig	De systeemvoeding is normaal.
2	Sys	De indicator van de systeemstatus	-	Van	Het systeem loopt niet.
			Groen	Snel knipperend	Het systeem begint.
			Groen	Regelmatig	Tijdens de systeem startvoorbereidingsfase, is de sys-indicator regelmatige groen, die een maximum van 30 seconden duurt.
			Groen	Het langzame knipperen	Het systeem loopt normaal.
			Rood	Regelmatig	Het systeem werkt niet normaal na registratie, of een ventilatoralarm of een temperatuuralarm is geproduceerd.
3	MST	Stapelindicator	-	Van	Als u niet de indicatorwijze (gebrek) verandert: De schakelaar is een reserve of een slavenschakelaar in een stapel of de het stapelen functie wordt niet toegelaten op de schakelaar. Als u de indicatorwijze verandert: De stapelwijze wordt niet geselecteerd.
			Groen	Regelmatig	De stapelwijze wordt geselecteerd. De schakelaar is een reserve of een slavenschakelaar in een stapel, en de indicatoren van de de diensthaven tonen stapelidentiteitskaart van de schakelaar.
			Groen	Het knipperen	Als u niet de indicatorwijze (gebrek) verandert: De schakelaar is de hoofdschakelaar in een stapel of een standalone schakelaar met de het stapelen toegelaten functie. Als u de indicatorwijze verandert: De stapelwijze wordt geselecteerd. De schakelaar is de hoofdschakelaar in een stapel of een standalone schakelaar, en de indicatoren van de de diensthaven tonen stapelidentiteitskaart van de hoofdschakelaar. Na 45 seconden, herstellen de indicatoren van de de diensthaven automatisch aan de statuswijze.
4	SPEED	Snelheidsindicator	-	Van	De snelheidswijze wordt niet geselecteerd.
4	SPEED	Snelheidsindicator	Groen	Regelmatig	De snelheidswijze wordt geselecteerd, en de indicatoren van de de diensthaven tonen de snelheid van elke haven.
5	WIJZE	De knoop van de wijzeschakelaar	-	-	Wanneer u deze knoop eens drukt, veranderen de indicatoren van de de diensthaven in de stapelwijze en tonen stapelidentiteitskaart van de wijkcentrale. Wanneer u deze knoop een tweede keer drukt, veranderen de indicatoren van de de diensthaven in de snelheidswijze en tonen de snelheid van elke de diensthaven. Wanneer u deze knoop een derde keer drukt, herstellen de indicatoren van de de diensthaven aan de standaardwijze en tonen de van de verbindingsstatus en verbinding activiteit van elke de diensthaven. Als u niet de WIJZEknoop binnen 45 seconden drukt, herstellen de indicatoren van de de diensthaven aan de standaardwijze. In dit geval, weg is de SPEED indicator. NOTA: Onderdruk de knoop van de wijzeschakelaar voor 6s en geef het vrij om de Web aanvankelijke login wijze te beginnen. Één van beiden van de volgende situaties zal voorkomen: Als de schakelaar geen configuratiebestand heeft, probeert het systeem om de Web aanvankelijke login wijze in te gaan. Op deze wijze, is het statuut van wijzeindicatoren als volgt: Als het systeem de Web aanvankelijke login wijze met succes ingaat, worden alle wijzeindicatoren groen en verblijf voor een maximum van 10 minuten. Als het systeem er niet in slaagt om de aanvankelijke login wijze in te gaan, knipperen alle wijzeindicatoren snel 10 seconden en herstellen dan de standaardstatus. Als de schakelaar een configuratiebestand heeft, kan het systeem niet de Web aanvankelijke login wijze ingaan. In dit geval, knipperen alle wijzeindicatoren snel voor 10s, en toen terugkeer aan de standaardstaten.
6	-	De indicator van de de diensthaven	De betekenissen van de indicatoren van de de diensthaven variëren op verschillende wijzen. Voor details, zie Lijst 4-1346 en Lijst 4-1347.
7	Identiteitskaart	Identiteitskaart-indicator	-	Van	De identiteitskaart-indicator wordt niet gebruikt (standaardstaat).
7	Identiteitskaart	Identiteitskaart-indicator	Blauw	Regelmatig	De indicator identificeert de te handhaven schakelaar. De identiteitskaart-indicator kan worden aangezet of weg gebiedsingenieurs ver helpen de schakelaar vinden om te handhaven.
8	L/A	ETH-havenindicator	-	Van	De ETH-haven wordt niet verbonden.
			Groen	Regelmatig	De ETH-haven wordt verbonden.
			Groen	Het knipperen	De ETH-haven verzendt of ontvangt gegevens.
9	USB	Op usb-gebaseerde plaatsingsindicator	-	Van	Geen USB-flashstation wordt verbonden met de schakelaar. De USB-poort is beschadigd. De indicator is beschadigd. Het USB-flashstation heeft geen configuratiebestand en kan niet voor plaatsing worden gebruikt. De schakelaar is bevorderd gebruikend het USB-flashstation en opnieuw begonnen.
			Groen	Regelmatig	Een op USB-Gebaseerde plaatsing is voltooid.
			Groen	Het knipperen	Het systeem leest gegevens van een USB-flashstation.
			Geel	Regelmatig	De schakelaar heeft alle vereiste dossiers gekopieerd en de dossiercontrole voltooid. Het USB-flashstation kan uit de schakelaar worden verwijderd.
			Rood	Het knipperen	Een fout is voorgekomen wanneer het systeem het configuratiebestand uitvoert of gegevens van het USB-flashstation leest.

Weergavemodus	Kleur	Status	Beschrijving
Standaardwijze	-	Van	De haven wordt niet verbonden of afsluiten geweest.
	Groen	Regelmatig	Een verbinding is gevestigd op de haven.
	Groen	Het knipperen	De haven verzendt of ontvangt gegevens.
MST-stapelwijze	-	Van	De havenindicatoren tonen niet stapelidentiteitskaart van de schakelaar.
	Groen	Regelmatig	De schakelaar is niet de hoofdschakelaar in een stapel. Als de indicator van een haven regelmatig is, is het aantal van deze haven stapelidentiteitskaart van de schakelaar. Als de indicatoren van havens 1 tot 9 regelmatig zijn, is stapelidentiteitskaart van de schakelaar 0.
	Groen	Het knipperen	De schakelaar is de hoofdschakelaar in een stapel. Als de indicator van een haven knippert, is het aantal van deze haven stapelidentiteitskaart van de schakelaar. Als de indicatoren van havens 1 tot 9 knipperen, is stapelidentiteitskaart van de schakelaar 0.
Snelheidswijze	-	Van	De haven wordt niet verbonden of afsluiten geweest.
	Groen	Regelmatig	10M/100M/1000M haven: De haven werkt bij 10 Mbit/s of 100 Mbit/s.
	Groen	Het knipperen	10M/100M/1000M haven: De haven werkt bij 1000 Mbit/s.

Punt	Specificatie
Afmetingen zonder verpakking (H x W x D) [mm (in.)]	Basisafmetingen (exclusief de delen die van het lichaam uitpuilen): 43,6 mm x 442,0 mm x 220,0 mm (1,72 binnen. x 17,4 binnen. x 8,66 binnen.) Maximumafmetingen (de diepte is de afstand van havens op het voorpaneel aan de delen die van het achterpaneel uitpuilen): 43,6 mm x 442,0 mm x 227,0 mm (1,72 binnen. x 17,4 binnen. x 8,94 binnen.)
Afmetingen met verpakking (H x W x D) [mm (in.)]	90,0 mm x 550,0 mm x 355,0 mm (3,54 binnen. x 21,65 binnen. x 13,98 binnen.)
Chassishoogte [U]	1 U
Gewicht zonder verpakking [kg (pond)]	3,21 kg (7,08 pond)
Gewicht met verpakking [kg (pond)]	4,57 kg (10,08 pond)
Typische machtsconsumptie [W]	76 W
Typische hittedissipatie [BTU/hour]	259.32 BTU/hour
Maximummachtsconsumptie [W]	102 W
Maximumhittedissipatie [BTU/hour]	348.03 BTU/hour
Statische machtsconsumptie [W]	48 W
MTBF [jaar]	43,17 jaar
MTTR [uur]	uur 2
Beschikbaarheid	>0,99999
Lawaai bij normale temperatuur (akoestische macht) [dB (A)]	44,90 dB (A)
Lawaai bij normale temperatuur (akoestische druk) [dB (A)]	31,21 dB (A)
Aantal kaartgroeven	0
Aantal machtsgroeven	0
Aantal ventilatorsmodules	2
Overtollige voeding	Gesteund niet
Werkende temperatuur op lange termijn [°C (°F)]	-5°C aan +50°C (23°F aan 122°F) bij een hoogte van 0-1800 m (0-5905.44 voet)
Beperking op het werkende tarief van de temperatuurvariatie [°C (°F)]	Wanneer de hoogte 1800-5000 m (5906-16404 voet) is, vermindert de hoogste werkende temperatuur door 1°C (1.8°F) telkens als de hoogte met 220 m (722 voet) stijgt. De apparaten kunnen niet beginnen wanneer de temperatuur lager is dan 0°C (32°F). De werkende temperatuur van de schakelaar is -5°C aan +45°C (23°F aan 113°F) wanneer de optische modules van 10GE SFP+ met 40 km of langere transmissieafstanden worden gebruikt.
Opslagtemperatuur [°C (°F)]	-40°C aan +70°C (- 40°F aan +158°F)
Lange termijn die relatieve vochtigheid in werking stelt [relatieve vochtigheid]	5% aan noncondensing 95%,
Werkende hoogte op lange termijn [m (voet)]	0-5000 m (0-16404 voet)
Opslaghoogte [m (voet)]	0-5000 m (0-16404 voet)
Voedingwijze	Ingebouwd AC
Geschat inputvoltage [V]	Ingevoerd AC: 100 V AC aan 240 V AC, 50/60 Herz
De waaier van het inputvoltage [V]	Ingevoerd AC: 90 V AC aan 264 V AC, 47 Herz aan 63 Herz
Maximumingangsstroom [A]	3 A
Geheugen	2 GB
Flashgeheugen	1 GB in totaal. Om de beschikbare flashgeheugengrootte te bekijken, stel het bevel van de vertoningsversie in werking.
Consolehaven	RJ45
De haven van het Ethbeheer	RJ45
USB	Gesteund
RTC	Gesteund
RPS input	Gesteund niet
De schommelingsbescherming van de de diensthaven [kV]	Gemeenschappelijke wijze: ±7 kV
De bescherming van de voedingschommeling [kV]	±6 kV op differentiële wijze, ±6 kV in gemeenschappelijke wijze
Types van ventilators	Ingebouwd
De wijze van de hittedissipatie	Hittedissipatie met ventilator, de intelligente aanpassing van de ventilatorsnelheid
Luchtstroomrichting	Luchtopname van linker en voor, luchtuitputting van recht
PoE	Gesteund niet
Certificatie	EMC certificatie Veiligheidscertificatie Productiecertificatie

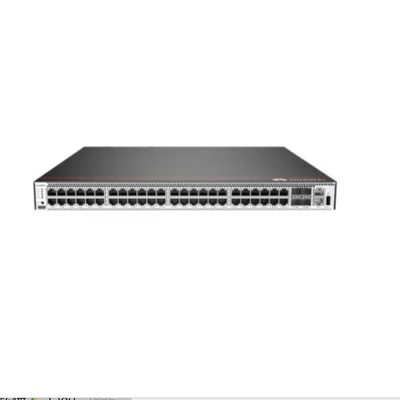

Schakelaar 48 Haven S5731S-S48T4X van netwerkhuawei

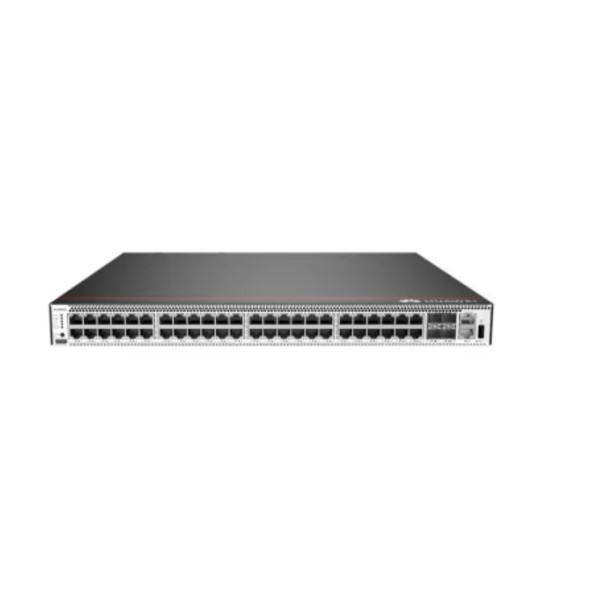

Schakelaar 48 Haven S5731S-S48T4X van netwerkhuawei

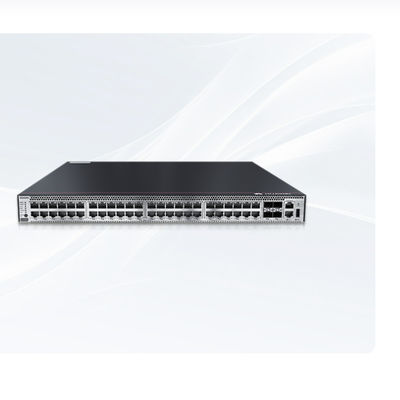

Schakelaar 48 Haven S5731S-S48T4X van netwerkhuawei
